使用NI PXI進行頻譜監測和干擾分析
2015-11-24
為改進射頻環境監視和干擾管理，提高頻譜分析儀的功能和可擴展性。
The Solution:
將NI PXI硬件與OASIS頻譜監視包結合在一起發布具有高吞吐量和改進服務的多功能頻譜分析儀。
"我們認為NI PXI-5660射頻矢量信號分析儀和NI PXI-5690射頻預放大器是與我們的OASIS頻譜監視包進行配套的理想硬件。"
隨著空間中發送器數量的不斷增加，在無線領域中，干擾也變得越來越顯著。無線服務提供商通常使用頻譜分析儀監視通道和頻率、相鄰頻譜，從而對干擾源進行定位。不幸的是，一個頻譜分析儀只能將干擾信號顯示給用戶，而用戶必須確定干擾來源。為了解決干擾問題，用戶必須了解射頻環境，知道周圍有哪些工作中的發送器，并找出任何新增的或未經授權的發送器。
我們認為NI PXI-5660 射頻矢量信號分析儀和NI PXI-5690 射頻預放大器是與我們的OASIS頻譜監視包進行配套的理想硬件。 PXI外形尺寸讓我們可以將多個頻譜分析儀發布在同一個有限的空間內，構成單一的工作臺頻譜分析儀。此外，NI PXI-5660 還提供了更高的數據吞吐量和能夠與傳統頻譜分析儀相當?shù)囊?guī)格。
OASIS 不需要進行軟件開發，并對PXI-5660 的功能進行了擴展，可以讓用戶對多個頻率范圍進行同步查看，或是在多個矢量信號分析儀的情況下，使用單一用戶界面遠程控制這些儀器。
系統具有一系列擴展工具，可以自動測量射頻環境特性，并將實測環境與數據庫中已知的發送器進行比較。之后，它通過對本地射頻環境進行監視建立數據庫，或是訪問經過美國FCC授權的發送器數據庫。用戶只需簡單地輸入受到影響的頻率，系統就可以生成可能受到干擾區域內部的可疑發送器列表。隨后PXI- 5660 對可疑發送器進行測試。這個解決方案減少了在現場所花費的時間，并提供了可以用來證實干擾的報告。
PXI-5660 和OASIS 組合利用存檔數據存儲、無人操作和遠程操作以及數據后處理等方法，提供了支持頻譜管理過程的數據，。它還通過快速找出經過授權和未經授權的發送器，以及利用發送掩碼和限制對不兼容的發送器進行跟蹤等方法，確保了與頻譜規定能夠兼容。這個解決方案提供了簡單經濟的方法，從而可以對干擾源進行定位、找出流氓發射器并通過通道占用統計數據對頻譜使用效率進行管理，從而提高了服務質量和網絡可靠性。
完成之后的硬件和軟件解決方案比大多數獨立的臺式頻譜分析儀都更為有效、也更為經濟。商業系統功能強大，而且無需軟件開發。用戶可以在一臺 NI PXI-5660 上對多個頻段進行記錄和瀏覽，快速解決干擾問題。系統還能夠以小時、天甚至周為單位完成無人數據記錄，進一步降低在現場所花的時間。用戶還可以通過遠程監視測試位置、通過以太網連接修改測試方案，免去了在測試位置之間來回的奔波，從而節省了時間和金錢。

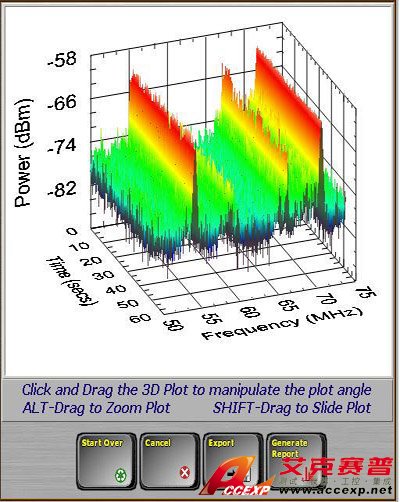

有了記錄功能，用戶就可以采集數據，進行無人頻譜監視、采集，并將頻譜數據進行存儲，去完成其他任務，而不用花時間盯著顯示器。通過記錄數據的方法，操作員不僅可以看到感興趣的事件，還可以得到在事件發生前后的頻譜數據。
將OASIS 和NI PXI-5660 結合在一起使用對于需要頻譜監視解決方案卻不希望花時間開發自己代碼的客戶而言是最佳的商業解決方案。用戶使用NI LabVIEW 節省了時間和開發成本，還為未來定制應用程序的開發保持了靈活性。
系統還能夠進行遠程控制和數據采集。用戶實際上可以在任何位置設置NI PXI-5660，使用以太網TCP/IP 連接進行遠程控制或通過儀器采集數據，從而免去了交通的時間和成本。用戶使用這個解決方案可以遠程控制多達四臺NI PXI-5660 儀器，并對數據進行同步顯示。這些儀器可以位于相同的PXI 機箱內，也可一分布于不同的位置。有了這樣的靈活性，用戶就能夠遠程控制多臺儀器，并可以在需要的情況下架設監視網絡。
